ECOPIA公司的HMS系列霍尔效应测量系统主要由恒电流源、范德堡法则终端转换器、低温(77K)测量系统及磁场强度输入系统组成，拥有研究半导体材料霍尔效应所有的部件和配置，是一套非常成熟的仪器系统。同时 HMS 系列仪器获得多项霍尔效应测量系统、测量方法的专利，代表了霍尔效应测量的全球品质及合理的产品价格，并为全球客户所认可。 该产品2004年7月通过认证。
一、产品特性：
1、 可靠的精度及重现性
恒电流源(1nA~20mA)采用六级电流范围设置，将可以接收的误差降到最低；范德堡法则
转换使用非接触装置有效降低仪器噪声；软硬件有针对性的设计，确保每个实验数据均
为多次测试的平均值，使仪器拥有非常好的数据重现性。
2、 产品小型化及操作简单化
小尺寸的磁场强度输入系统使用永磁体 0.51T 和液氮低温测量系统(77K)，确保仪器操
作非常简单；两种不同尺寸的传统样品板(20*20mm、5*5mm)及带弹簧夹片的样品板
(SPCB)，使得不同尺寸不同材料的薄膜样品更容易测量，区别于传统样品板的弹簧夹片
样品板使得霍尔电极制作更方便且对样品损伤更小。
3、 I-V 曲线及 I-R 曲线测量
采用图表的方式，测量探针四点(A、B、C、D)间电流-电压及电流-电阻关系，并以此评
判样品的欧姆接触好坏、了解样品的基本的电学特性。
4、 多样的实验结果
实 验 结 果 由 软 件 自 动 计 算 得 到 ， 可 同 时 得 到 体 载 流 子 浓 度 (Bulk Carrier Concentration)、表面载流子浓度(Sheet
Carrier Concentration)、迁移率(Mobility)、 电阻率(Resistivity)、霍尔系数(Hall Coefficient)、磁致电阻(Magnetoresistance)、 电阻的纵横比率(Vertical/Horizontal
ratio of resistance)等等以及随温度变化曲线。
二、产品组成：

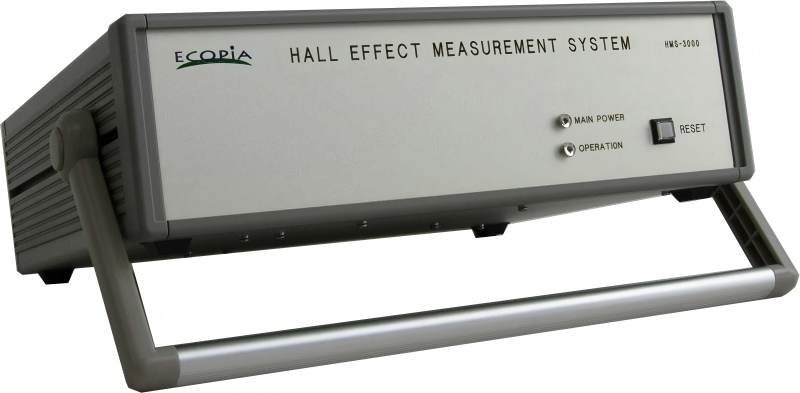

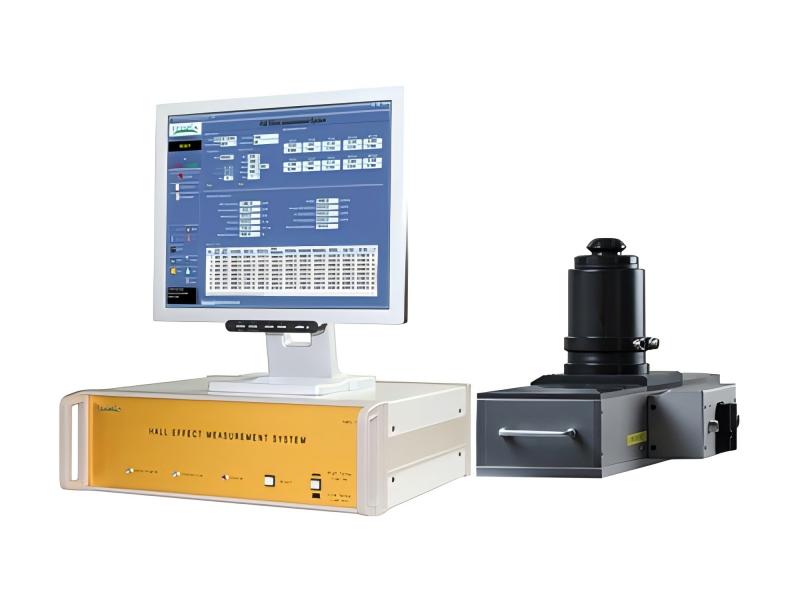

主机(精密恒电流源+范德堡法则终端转换器) / 磁体包(包括样品板) / 软件等。
1、控制及应用软件
HMS软件
2、操作环境
Windows 10 / 8 / 7 环境下；
3、实验结果
体载流子浓度、表面载流子浓度；
迁移率、霍尔系数；
电阻率；
磁致电阻；
电阻的纵横比率；
载流子浓度、迁移率、电阻率、霍尔系数 vs 光强曲线
载流子浓度、迁移率、电阻率、霍尔系数 vs 温度曲线；
I-V 曲线，及不同温度下 I-V 曲线的对比图；
